0519-88678001 0519-88908008設備概述
本機組是一種可以同時完成干燥和造粒的裝置。按工藝要求可以調節料液泵的壓力、流量、噴孔的大小。得到所需的一定大小比例的球形顆粒。
本機組工作過程為：料液通過隔膜泵高壓輸入，噴出霧狀液滴，然后同熱空氣并流下降，大部分粉粒由塔底排料口收集，廢氣及其微小粉末經旋風分離器分離，廢氣由抽風機排出，粉末由設在旋風分離器下的收粉筒收集，風機出口處還可裝備二級除塵裝置，回收率在96%-98%。
本機組與物料接觸部分的塔體、管道、分離器的材料，均采用SUS304制作。在塔體內部與外殼之間有保溫層，填充材料為巖棉，塔體設有觀察門、視鏡、光源及控制儀表，由電器控制操作臺控制和顯示。
本機組熱源采用蒸汽加熱器、電加熱器或其他類型，具有操作方便、啟動快、機構緊湊、熱風干凈清潔等優點。另外在電氣控制柜內裝有熱源的控制調節裝置，使進口的溫度無極調節。本廠可以根據用戶的實際需要提供不同的加熱方式。

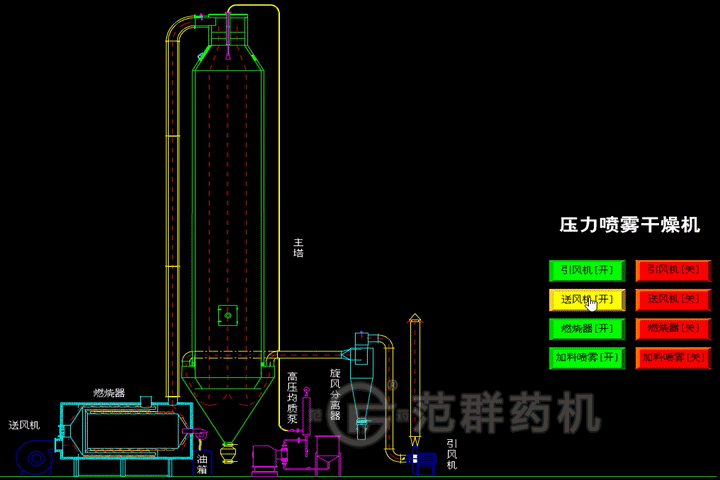

動畫演示
設備特點
※ 干燥速度快，料液經霧化后表面積大大增加，在熱風氣流中，瞬間就可蒸發95-98%的水份，完成干燥的時間僅 需十幾秒到數十秒，特別適用于熱敏性物料的干燥。
※ 所得產品為球狀顆粒，粒度均勻，流動性好，溶解性好，產品純度高，質量好。
※ 使用范圍廣，根據物料的特性，可以用于熱風干燥，也可以用冷風造粒，對物料的適應性強。
※ 操作簡單穩定，控制方便，容易實現自動化作業。
適用范圍
化工：有機催化劑、樹脂、合成洗衣粉、油脂類、硫胺、染料、染料中間體、白炭黑、石墨、磷銨等。
食品：氨基酸及類似物、調味品、蛋白質、淀粉、乳制品、咖啡抽取物、魚粉、肉精等。
制藥：中成藥、農藥、抗生素、藥醫沖劑等。
陶瓷：氧化鎂、瓷土、各種金屬氧化物、白云石等。
噴霧造粒：各種肥料、氧化鋁、陶瓷粉、制藥、重金屬超硬鋼、化肥、粒狀洗衣粉、中成藥等。
技術規格
|
型號/項目
|
YPG-25
|
YPG-50
|
YPG-100
|
YPG-150
|
YPG-200
|
YPG-300
|
YPG-500
|
|
|
蒸發量（kg//h）
|
25
|
50
|
100
|
150
|
200
|
300
|
500
|
|
|
隔膜泵
|
功率（k w）
|
0.35
|
4
|
7.5
|
11
|
15
|
22
|
30
|
|
壓力
（M pa）
|
根據物料實驗效果在0.6-5之間調節，一般操作在1-3之間。
|
|||||||
|
加熱方式
|
電
|
電+蒸汽
|
電+燃煤（油）熱風爐
|
|
||||
|
塔身直徑
|
1300
|
1800
|
2400
|
2600
|
2800
|
3200
|
3800
|
|
|
設備總高度
|
7800
|
9200
|
11600
|
14000
|
15300
|
17100
|
19000
|
|
